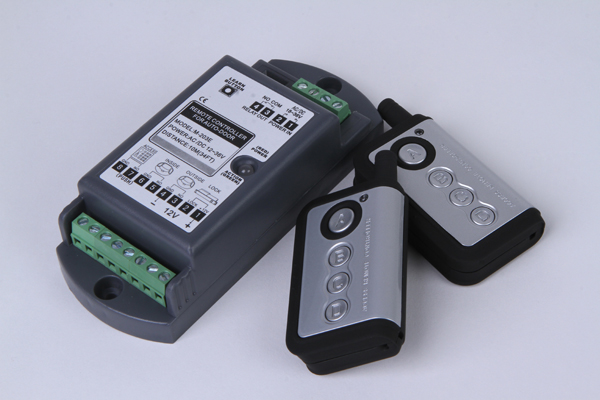

多功能通用型自动门遥控器产品概况：

1、本产品为自学习码型，使用前须把遥控器编码学到本控制器中方可使用。（出厂时已把随机遥控器学好）同一编码

只须学习一次即可。最多能学习16种不同编码。

2、学习方法：按下学习键，指示灯变为绿色，进入学习状态，此时按下要学习的遥控器任意键，绿灯闪烁两下，即可

学习成功。3秒后自动退出回到待机状态。

3、删除方法：按下学习键5秒，绿灯闪烁几下，即可删除全部编码。（本产品不设单个删除）

4、按遥控器A键：内外探头感应均失效，外门禁盘失效，电锁自动上锁， 内（全锁） 外侧人员彻底无法进出。

夜间或节假日防盗上锁时段用。

5、按遥控器B键：外探头感应失效，并且电锁自动上锁，但外门禁盘和内感（单向） 应器有效，只有内部人员

刷卡可以进入。内探头有效，可以出去。下班前清场时段用。

6、按遥控器C键：内外探头及门禁器全部失效。自动门保持全开状态，不关（全开） 回。搬运、临时通风及应急时段用。

7、按遥控器D键：内外探头感应有效。电锁不上锁，正常营业工作时段用。（双向）

产品整体特征：

1. 大电流电锁输出模块。

2. 特有12V∽36V交直流电源输入，方便直接从平移门机组取电。

3. 精致外壳设计；易固定，体积小巧。

4. 内置突波吸收器，可有效防止电锁动作时的回流火花。

5.四键遥控器人性化设计，轻松进行自动门的四种工作状态切换。

6. 所有感应门控信号统一进扩展器，由扩展器输出接点自动开门信号和门禁电锁信号。并已作内部时差配合，确保顺畅自动拔锁开门。

7. 遥控切换时有声响指示，同时红灯也会变绿，可以确认切换是否有效。

输入输出引线定义：

① 本系统具有状态的掉电记忆功能，当停电重新来电时，自动门会自动性的恢复到停电前的状态。
② 门禁器的输入信号可以为无源的短接信号，也可以直接输入PUSH信号。

自动门功能扩展器接线示解：

从自动门机组取AC/DC24V直流电源接法示图

外接DC12V直流稳压电源接法示图

注：内外感应探头的电源不要从本功能扩展器接取，可接至自动门主控制器原探头电源的端子上。

本机依出厂序列，保修期为一年（非人为因素）。

特别注意注意事项：

 1、特别注意输入电源可取自平移自动门机组的AC/DC 12∽36V，但要保证容量足够。
无法直接引用常规自动门机组的控制电源时，则要另外配接足够容量的12V直流
稳压电源。

2、如直流12V电源输入时要从8连拼端子的1、4端接入，不能接错。详见上图。

3、直流稳压电源的实际输出电流必须大于电锁具的最大动作电流（最好达到1.5倍以上）。

4、当内置的多功能扩展器，藏入较深时，可能会使切换的指示响声变轻。
主要技术参数：

供电电源：AC/DC12∽36V 允许最大电锁电流：3A（12V）
静态功耗：35mA 动作电流：85mA（不含电锁电流）

开锁和自动开门的配合时差：0.5秒

专业装置：内置突波吸收器。

发射接收方式：微波磙码

遥控器电池动作：≥18000次

工作环境温度：-42c~45c 工作环境湿度：10~90%RH

外观尺寸：123mm（L）*50mm（W）*32mm（H）

总重量：280克
